OBS电脑讲课直播指南

OBS是Open Broadcaster Software的简称，是一款免费且功能强大的PC端直播推流软件，支持windows/Linux/Mac OS主流操作系统。它在业界有着广泛的应用，目前市面上的桌面直播技术几乎都是基于OBS实现。OBS不仅可以将一个窗口、摄像头、或者整个桌面（屏幕）推送到互联网直播平台，还可以实现场景切换、画中画、虚拟演播厅等专业导播台功能，而且稳定性极好。针对教学场景、常见形式是将电脑屏幕（播放课件）叠加老师头像视频进行直播，主要适用于PPT讲课、实操演示等场合。效果如下

本文将为读者详细说明，如何使用OBS将电脑桌面（屏幕）推送到趣录播直播课堂。

注意：需要播放课件的主播老师，建议电脑配置双显示器，一个屏幕用于播放课件，另一个屏幕用于观看及互动。

1 系统环境要求

主播端的电脑及网络宽带至少达到以下要求：

2 下载安装OBS软件

在OBS官网选择符合自己操作系统的最新软件（OBS官方下载）。Windows用户若在安装时提示系统缺少像DirectX等组件，请选择进行安装，相关组件安装完成，再重新安装OBS。下文中我们将以windows版本的obs studio为例进行介绍。

3 设置OBS

成功安装后，启动OBS软件。出现主界面。在主界面中点击右侧的设置按钮，进入OBS配置界面

3.1. 分辨率配置

打开"视频"配置界面，设置视频的输出分辨率。输出分辨率就是的学员观看到的直播画面分辨率，分辨率决定着画面的清晰度，越高画面越清晰，但相应的码流也要求越高（高码流容易造成卡顿），一般设置1280x720足够。FPS是视频帧率，普通视频帧率有20-30帧，低于16帧画面看起来有卡顿感。在网络直播情况下，为了降低码流，不需要太高的FPS，最高可以设置为20（如果只是直播PPT，fps设置为10即可）。

3.2. 编码输出设置

打开"输出"配置界面，输出模式选择“高级”，切换到高级设置界面，设置编码参数。

建议：

• 速率控制算法设置为ABR（平均码率）；
• 根据分辨率设置比特率，见下表，推荐设置为800；
• 关键帧设置为2秒；
• Profile设置为high（压缩效率最高）；
• CPU使用预设配置为”veryfast“（如需低延时可以改为”ultrafast“，画质有一定损失）

下表给出一些常见分辨率与推荐比特率的对应关系。

画面中不同运动强度的直播需要的码率有所差别，对低运动（low motion）的画面（比如固定摄像机的讲座内容）等可以适当减小码率，针对高运动（high motion）的画面（比如足球比赛或者娱乐活动等）可以适当增大码率。从观看体验来说，码流越低，对网络传输要求越低，视频越流畅。

3.3. 推流设置

打开”流”配置界面，"流类型"设置为自定义流媒体服务器，将趣录播课堂的推流地址（如何获得课堂推流地址，请参见章节：课堂视频直播）配置到OBS的串流地址中（建议显示流名称，以便进行比对，避免填写错误）。

注意：每次开始课堂直播时，课堂的推流地址都会更新，请重新对OBS的流地址进行配置

3.4 保存配置

点击设置界面右下角的”应用“按钮，即可保存上述配置，然后点击”确定“按钮，则可退出配置界面。

4. 关闭台式音响输入

用户在OBS推流时，经常在同一台电脑上播放直播。如果将台式音响的音量输入到OBS的混音器，则直播输出的音频又再次输入到直播中，形成一个正反馈回路，引起啸叫现象（类似于用麦克风对准音箱时产生的异响）。

点击OBS主界面中的台式音响的的喇叭图标，关闭台式音响的输入，麦克风的输入不要关闭。如下图示。

5. 添加媒体来源

OBS支持添加多种媒体来源，包括有显示器、窗口、多媒体文件、视频捕获设备（即摄像头）、图片等。

针对教学桌面直播的场景，我们一般可以添加“显示器捕获”（即桌面）或者窗口捕获，如果希望显示讲师头像视频，可以在再添加“视频捕获设备"（前提是电脑配有摄像头）。设置显示器捕获时，有的电脑若显示黑屏，可以勾选显示器捕获属性界面中的“多显示器的兼容性”即可。

以下的例子里添加了窗口捕获和视频捕获，比较接近实际的教学直播场景，如下图。

同一场景中可添加多个来源，您也可以设置多个场景，在直播时用于切换（例如插播教学短片）。

注意：在来源表中，视频捕获设备一定要放在显示器捕获的上方，否则摄像头图像会被显示器图像遮盖。

6. 开始推流

配置完成后，点击右侧开始推流按钮，即开始向平台推送视频流。

成功推流后，可以观察OBS窗口下方的状态栏，可以监测到当前的上传速度，丢帧数等信息，如果丢帧数不等于0，表示网络带宽不足，可以降低码流或者提高带宽，否则会影响直播和录像效果。

正常推流后，可以点击OBS窗口右上角的最小化按钮，将OBS窗口隐藏，不影响课件正常播放。

直播的体验最重要是在网络稳定性，没有人希望直播中途被中断。直播过程中，请保持网络稳定，尽量使用有线网络连接电脑

7 预览实时视频

在主屏幕播放课件的同时，如需打开课堂观看网页与学员互动或者预览视频效果，可以在另外一个显示器中登录趣录播平台，相应的课堂状态应自动转变为”直播中“，如下图：

此时，点击”观看直播“，即可打开课堂观看页。
建议预览视频时关闭播放器里的输出音量，避免产生回音（除非你需要用耳机做声音效果侦听）。

常见问题

1. 预览或者串流时遇到黑屏。

请检查当前选择的场景和来源是否正确，检查OBS是否使用管理员身份运行。

2. 为什么OBS无法连接平台

在某些环境下，点击开始推流后，OBS直接报错连接失败，这种情况一般是由于网络原因引起，请先检查电脑是否能够正常上网。如果能够上网，则原因可能是路由器上的防火墙封闭了直播服务器的端口（趣录播一般使用1935和2935端口），请检查路由器防火墙设置或者联系网络管理员。

3. 怎么消除麦克风回音、噪音、杂音？

老师用OBS直播上课时，老师上课时，用麦克风说话总是有回音、噪音、杂音，调了半天也不能去掉。这其实并不是麦克风问题，有可能是电脑设置问题，大部分噪声的引发原因是由于用户对音频拾音原理不熟悉，错误配置所致。使用OBS推流时，常见引发噪声的原因有以下几种：

• 没有关闭混音器的台式音响输入。由于用户在推流桌面时，经常会同时播放直播。直播从台式音响中输出的声音会再次被OBS混音器采集，形成正反馈回路，引起啸叫（原理类似于用麦克风对准音箱造成的异向）。建议如无特殊需要，关闭混音器中的台式音响输入（关闭方式见上文）。

• 电脑的麦克风配置中，关闭麦克风侦听功能（以Win7为例）：

  (1) 右键点击桌面右下角的声音“喇叭”图标，再点击“录音设备”，如下图所示：

(2) 这是出现一个“麦克风”设备（名称可能不一样），右键点击“麦克风”，再点击“属性”，如下图所示：

(3) 在麦克风属性面板中，在“侦听”界面中，找到“侦听此设备”选项，若打钩，请把钩去掉，如下图所示：

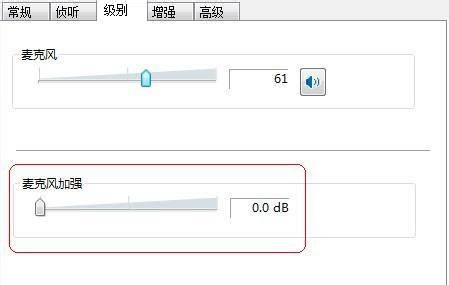

(4) 再点击“级别”，把“麦克风加强”调为0.0dB。可以适度调节麦克风音量。如下图所未：

(5) 在“增强”中（有些系统可能没有增强选项，则此步骤可略过），勾选中“禁用所有声音效果”，如下图所示：

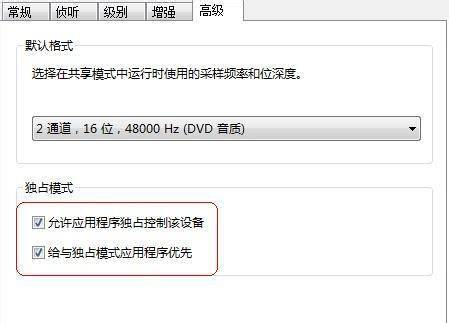

(6) 最后再在“高级”中，找到“独占模式”，在它下边有两个选项，全部勾选上。分别是“允许应用程序独占控制该设备”“给与独占模式应用程序优先”。你还可以调下“默认格式”，如下图所示：

• 大部分笔记本电脑内置麦克风是免提式设计，此类型麦克风会将现场环境中所有声音（包括噪声）都采集进去，而且灵敏度十分高。因此，现场环境尽量保持安静，而且不要在免提麦克风周围播放直播的声音（否则也会导致正反馈回路）。如环境比较嘈杂，建议改用高品质外置麦克风作为声音输入设备。

4. 如何测试麦克风是否正常？

温馨提示：尽量使用外置麦克风，如：手机使用的耳机、头戴的耳机等，内置免提麦克风效果会比较差。

鼠标移到电脑右下角的“喇叭”小图标上，点击右键，弹出菜单，如下所示：

选择菜单中的“录音设备（R）”，点击后弹出“声音”面板，如下所示：

然后，对着麦大声说话，看录制设备右侧的图标，是否会随着声音的大小，绿色小方块，会上下变动？

（1）如果有上下变动，则说明麦克风是正常的。

（2）如果不会上下变动，则说明麦克风是有问题，需更换一个麦克风，再测试一下。注：如果“录制”面板上，有多个录制设备，也可以尝试切换另外一个录制设备，再测试一下。

如果在系统中检测麦克风正常，打开OBS软件后，如下图所示打开麦克风的输入开关。对着麦大声说话，应该可以看到麦克风的音条在变化。

5. 为什么使用OBS做直播推流有卡顿，丢帧的现象？

OBS有丢帧监测数据，发现有丢帧现象时，首先检查带宽资源是否够用，上传速度是否满足直播需求。同时尝试适当降低视频分辨率。

查看你的CPU是否耗费较高。电脑配置过低，电脑资源被沾满，也会影响视频的流畅度。
:-:

6. 没有双显示器可以用OBS做屏幕直播吗？

可以，但是不能在做直播的屏幕中打开课堂观看网页，否则画面会有重影。如果必须与学员互动，可以考虑用另外一台电脑浏览器或者手机微信打开观看网页。
