OBS-采集卡与摄像机

一、采集卡工作原理

视频采集卡可以将摄像机、录像机、LD视盘机、电视机输出的视频信号等输出的视频数据或者视频和音频的混合数据输入电脑，并转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑处理的视频数据文件。

再通过电脑中的直播软件将采集到的视频信号推流到各大直播平台上，进而实现实时推流直播。跟普通的直接用直播软件直播，和用显卡进行直播相比，视频采集卡直播出来的效果会更好。

采集卡能够支持采集并输出超高清视频信号，能够使直播视频画面的分辨率更高，清晰度更高，画质更好。进而更符合高标准，高要求的网络直播的需求。

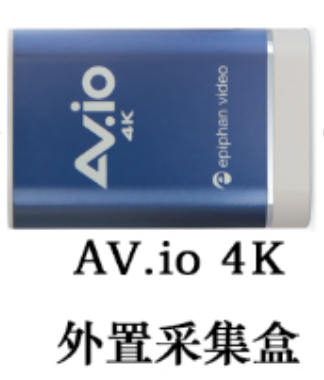

例如：使用AV.IO 4K采集卡（属于HDMI采集卡） +OBS软件可以做4K的直播。

二、选取采集卡

采集卡的性能一定程度上影响连接摄像机画面的清晰度和流畅度。同时不同的采集卡对电脑配置的要求也不一样，购置时请注意。

目前，国内很多视频采集卡都做的比较好的有同三维，创视之星，天创恒达，九视，美菲特，天敏，品尼高等，可根据自己需要，前往淘宝、京东输入“采集卡”选购。

1、 按照连接电脑可分：内置采集卡（PCI或PCI-E插槽连接）、外置采集卡（USB视频采集卡）

2、 按照视频信号输入输出接口种类：可以分为HDMI采集卡、SDI采集卡、DVI采集卡、VGA采集卡、色差分量采集卡、AV采集卡、S端子采集卡。

3、 按照输出视频信号的分辨率：可以分为4K超高清视频采集卡、2K超高清视频采集卡、1080P高清视频采集卡、720P高清视频采集卡、标清采集卡。

4、 按照其性能作用：可以分为屏幕采集卡、USB视频采集卡、图像采集卡、电脑采集卡、监控采集卡、多屏采集卡、笔记本采集卡、DVR卡、VCD卡、教育录播视频采集卡、医疗影像采集卡、游戏采集卡、非线性编辑卡（简称非编卡）。

三、采集卡配套

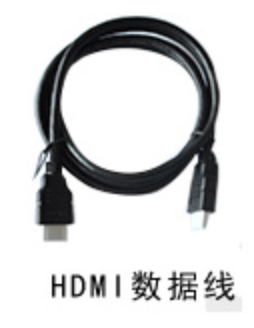

摄像机连接采集卡：需要HDMI线

手机连接采集卡：与手机匹配的转接头转HDMI线

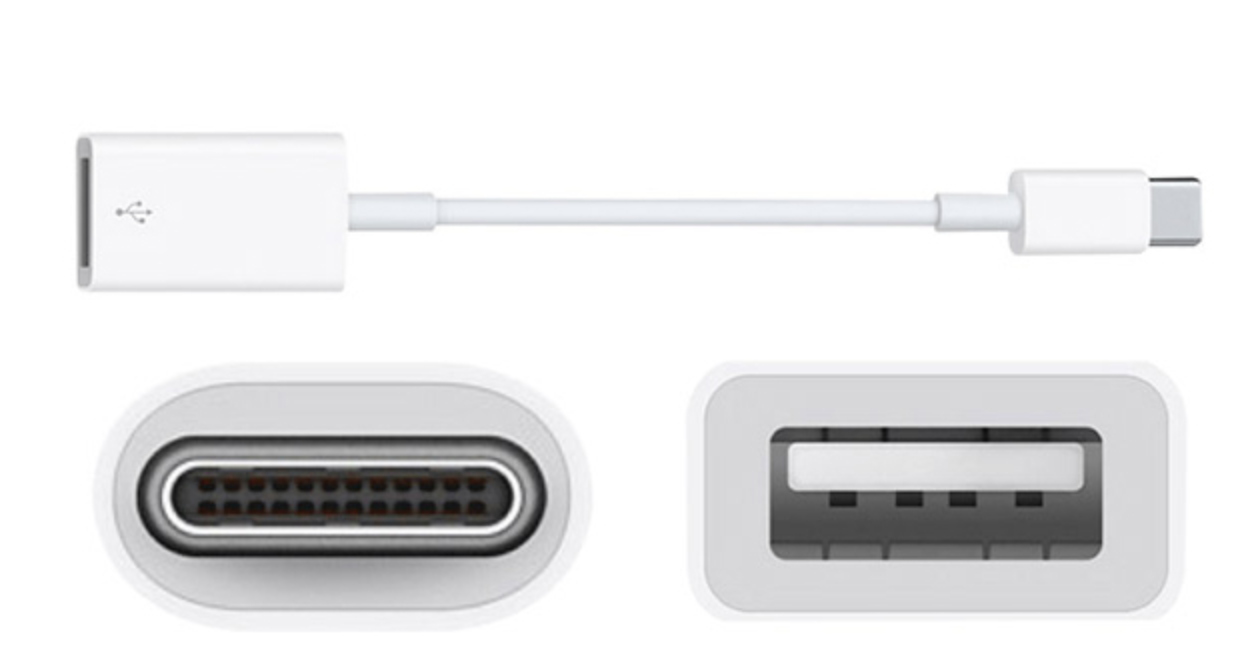

电脑连接采集卡：usb3.0线，如果您使用的是雷电接口Mac，则还需要usb3.0转usb-C的转接头

四、采集卡+摄像机+OBS配置

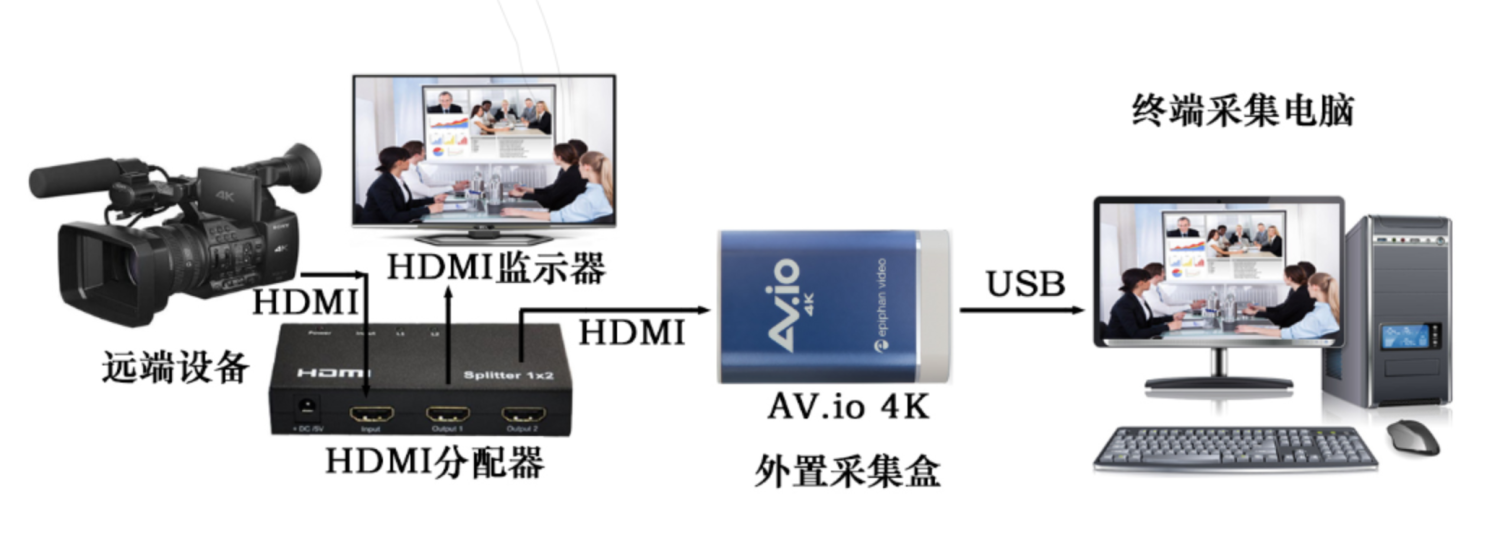

第一步：连接相关设备

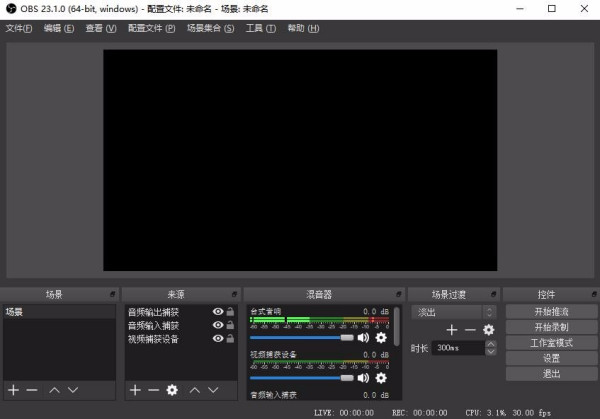

第二步：打开 OBS 软件主界面

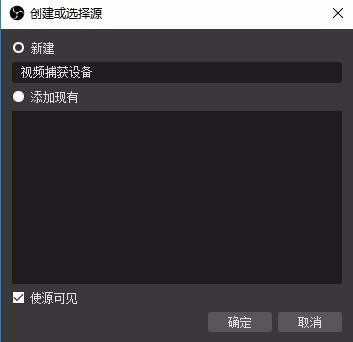

选择来源里面的+，点击视频捕获设备，点击确定。

设备中选择USB3.0 Captura Video（美菲特M15012采集卡盒为例）

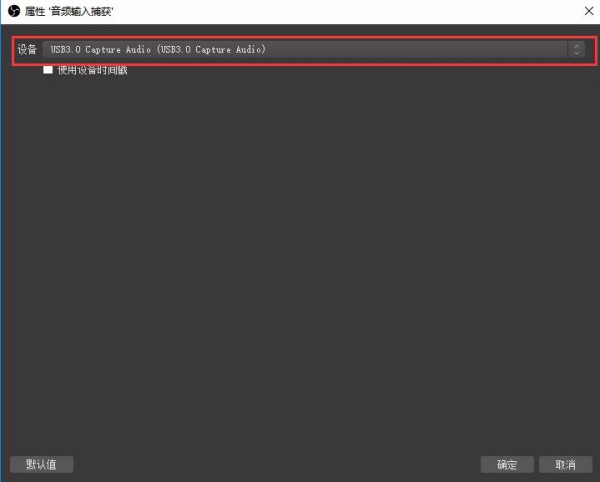

在当前设置页继续下拉，设置音频，选择USB3.0 Captura Video（USB3.0 Captura Video）

注：如果你有外接音频，此处可继续添加麦克风输入

第三步：最后完成OBS的基本配置，再点击推流即可。

如果可看到摄像机画面，即代表配置成功。

如果看不到摄像机画面，可检查采集卡的配置，由于不同的采集卡配置不一定相同，建议您联系售卖采集卡的商家寻求帮助。
