常见音频连接线

信号的平衡传输

平衡传输是一种应用非常广泛的音频信号传输方式。它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。它需要并列的三根导线来实现，即接地、热端、冷端。

所以平衡输入、输出插件必须具有3个脚位，如卡侬或大三芯插件（如图一）。

图1

传输线当然也得是2芯1屏蔽层的线，由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近，所以在传输过程中受到的其他干扰信号也几乎相同。

然而被传输的热端信号和冷端信号的相位却相反（如图二），所以在下一级设备的输入端把热端信号和冷端信号相减，相同的干扰信号被抵消，被传输信号由于相位相反而不会损失。所以在专业的场合和传输距离比较远的时候通常使用平衡传输方法。

图2

信号的非平衡传输

非平衡传输只有两个端子信号端与接地端，在要求不高和近距离信号传输的场合使用，如家庭音响系统。这种连接也常用于电子乐器、电吉他等设备。

接法

XLR（卡侬）插头

输出/输入平衡信号，高阻抗。分“公”、“母”两种，其中“公”用于输出信号；“母”用与接收信号。

TRS（大三芯）

用于平衡信号（此时功能与卡侬插一样），或者用于不平衡的立体声信号，比如耳机。

TS（大二芯）

用于单声道信号。

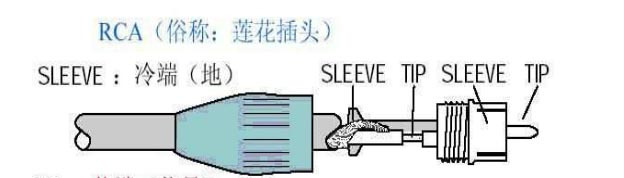

RCA（莲花）

一般用于民用设备，比如我们常用的CD机、录音机等。关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量最差），此时插头、插座的颜色为黄色。

关于平衡线转RCA的接法

民用器材转RCA接法：平衡2正3负1地，RCA2正，1、3并起来接负。

专业器材转RCA接法：平衡2正3负1地，RCA2正3负1悬空，因为机器上了机柜，机器外壳导通，避免信号地环路引起电势差的问题。

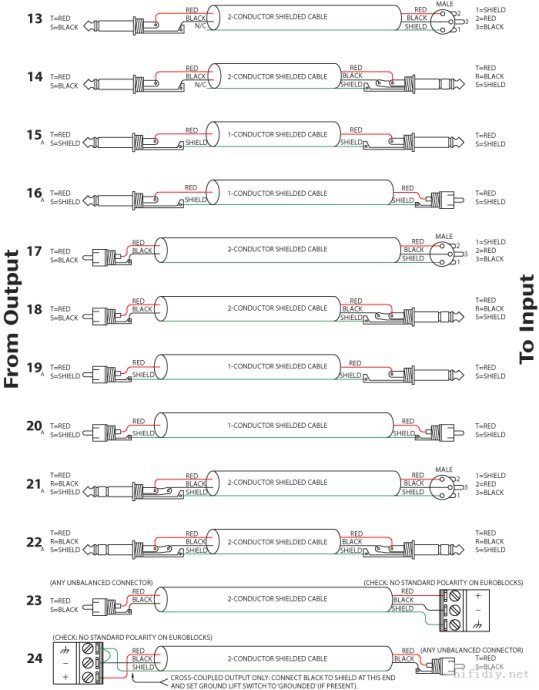

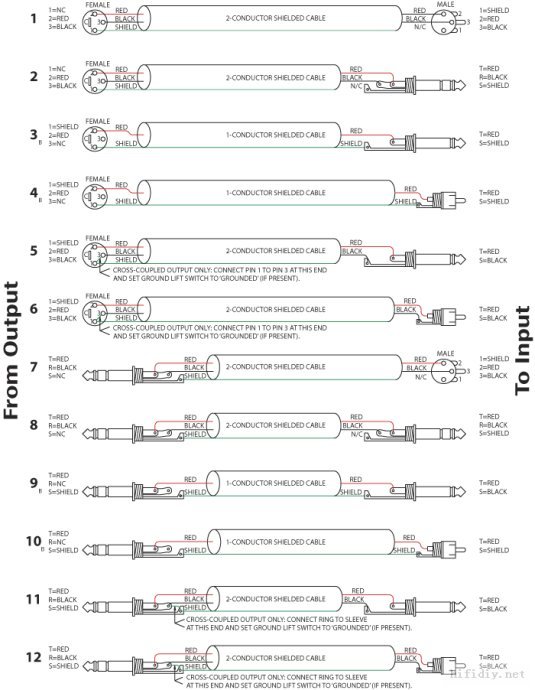

音频接插件图例
