作者：陈登东
现代化的今天，是信息化的时代。5G马上就要来了，视频影像必须是下一个信息化时代的主要载体。视频影像的制作能力，有可能会像PS一样，成为你必须掌握的能力。我们面向“直播人”的能力，做了一些知识总结，定义有失偏颇，权作视频兴趣及相关从业者，来一起学习、讨论。
这篇文章将讲述直播行业从业者从入门到进阶，到衍生能力的必备设备。
1. 摄像机
- 装配指数：☆☆☆☆☆（基础必备）
即便手机相机像素高，很智能，但仍然无法取代摄像机的位置。通过专业摄像机拍摄的视频具有清晰度高，对焦准，色温色差均衡，让人不觉得晃。摄像机可以提供稳定的高清/4K高清信号，这是其它附属性的摄像头满足不了的。
摄像机知名品牌很多，这里不做推荐。
1.1 拾音设备
- 装配指数：☆☆☆☆☆（基础必备）
简单的选用小蜜蜂，一发一收，或多发一收，采购价格在1500元起；
调音台+麦克风套装，采购价格1200元起；
单机位直播可以将收音接收器或调音台接入摄像机，同步音画由摄像机输出。
2. 编码器
- 装配指数：☆☆☆☆☆（基础必备)

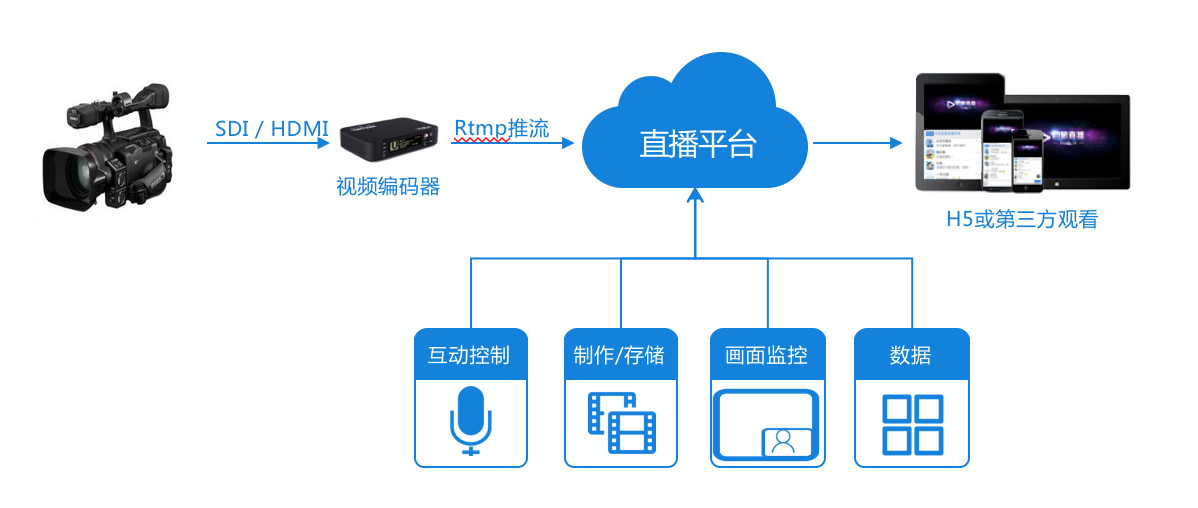

编码器是将摄像机输出的视频信号进行编码转化。将HDMI/SDI音视频信号，进行压缩，通过网络传输协议（rtmp/udp/rtsp/ts/http）进行传输。将编码器连接上摄像机，在编码器的配置中填写网络直播的推流地址（常见为rtmp://***. ***. ***格式)，开机即可在直播网站中看到编码器推送的信号。
有线编码器的成熟度很高，推荐价位1500~2500元。
比选因素：
A. 接口形式：HDMI/SDI信号接口
B. 供电方式：是否带电池（有线编码器需要连接网线，固定场景较多，建议选购不带电池）
C. 网络接口：有没有4G（单卡）、LAN口（必须有）、WIFI
D. 配置后台：普通为PC同网段进入；改善型为APP进入，通过APP扫码进入后台，方便rtmp信号地址填写。
E. 外观：考量固定方式，是否有热靴口固定在摄像机上。
2.1 聚合编码器
- 装配指数：☆☆☆☆☆（进阶必备）
聚合编码器是适合户外或者无有线网络条件下的直播方式，在例如户外活动、赛事等，人流密集区，以及在某些酒店、场馆供网费用较高时，可以选择聚合编码器。聚合编码器是将多张4G卡（SIM卡）通过独立传输数据，通过聚合服务器进行拼合，还原优质音画的传输方式。聚合传输通过多网协同工作的方式，拓展传输带宽，可将上行网络拓展至20~30M，基本可以满足高清画质的音视频数据传输。上述普通编码器的4G/LAN/WiFi为三条独立单选网络，并非聚合网络。
推荐价位在7000~15000元。
比选因素：
A. 聚合能力：看实际使用评测，没有参数作为评选
B. 卡槽数量：支持几张卡；内置或者外置；
C. 接口形式：HDMI/SDI信号接口；是否支持多路信号同时输入
D. 显示屏：是否支持触屏操作；是否支持画面切换
E. 外观：天线、触控屏、大小、重量
2.2. 其它编码器：
- 装配指数：☆（单位出钱可以买）
- 聚合背包编码器：可插4~8卡的广播级设备，体型较大，价位在10万或以上；
- 机架式编码器：支持本地部署的多路讯号传输设备，多用于机房环境作为多路固定信源的编码传输；

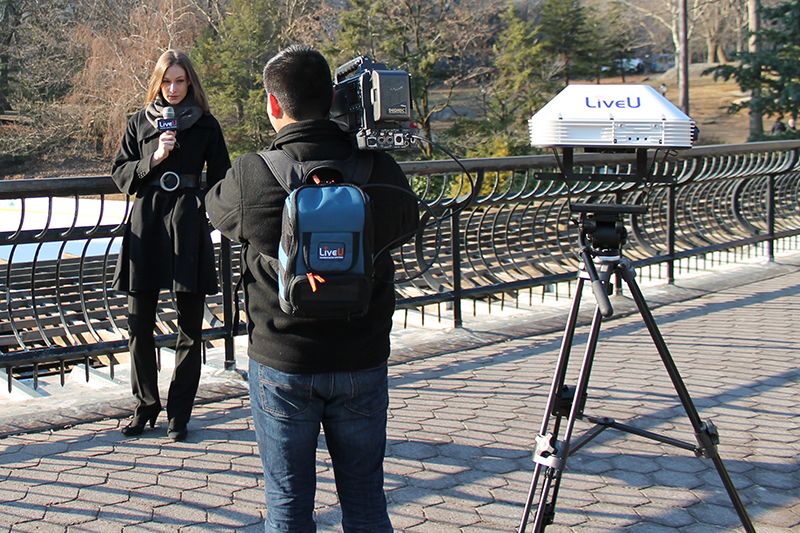

- 车载天线：通过建立中转点的方式进行信号传输，多与聚合背包搭配使用，可以将天线部署在信号稳定的中转点，提高传输的稳定性。
3. 直播平台
- 装配指数：☆☆☆☆☆（基础必备)
直播环节中，直播平台起到的是预监、分发、互动、留存、数据管理的作用，属于直播的结果环节。基于阿里云、华为云等云服务厂商的云计算、CDN技术共享，实现直播已不是难事，主要考量的是直播平台的功能多少、开放性、易用性以及价格。直播平台的考量维度很多，大家可以点击《文章还没写》阅读详情。
3.1. 制播
- 装配指数：☆☆☆（进阶选配)
制播是集合了云导播、云拆条、云监控、云剪辑、云分发工具群为一体的统称。是视频在云端的二次制作，对于初级用户来说，手上有一个制播能力，可以取得视频的推拉流地址，从而可以完成向第三方平台（一直播、微博、淘宝等）推送制播的能力。以下简述不同环节的能力。
云导播：
线上完成多路视频流之间的切换、画中画、元素叠加、音轨控制等动作，从一定程度上可以替代实体切换台的功能。适合在跨地域多信号的云集成管控。但由于网络传输协议、编码设备的延时问题，可能会存在1秒区间内的延时差异，会造成输出画面不流畅、音画不同步等情况。
云拆条：
将正在直播的画面，进行前后打点，分拣出短视频文件在进行二次的制作或传播。
云监控：
适用于集中管控的工作方式，控制台可见多路视频直播的信源稳定性。
云剪辑：
在线视频剪辑能力，虽然不能和PR软件媲美，但就不用在视频导出、渲染上面等候时间，快速完成精准到帧的剪辑、配音等能力，并快速在云端进行分发传播，还是一件很酷的事情。单独分开来讲，这个装配指数要给5颗☆，属于进阶必备工具。
价格：按需充值，按场次约200~500元左右（按目睹制播）
进阶分割线：完成上述标黄设备采购，即可拥有直播能力。后续为增强直播效果的进阶装备或辅助能力。
4. 导播台/切换台
- 装配指数：☆☆☆☆☆（进阶必备）
把导播台列为进阶必备也是无奈，因为对于摄像团队来说，那是最基础的硬件之一。熟练操作导播台的本省就有一个专业名称叫“导播老师”，为了区分术业专攻，所以面向直播人，我们就称之为直播人的进阶硬件吧。导播台的作用是多机位的切换，包括各种角度、景别的切换，往深里说，那是创作的范畴了。对节目有要求的导播会结合导播通话系统、Tally，指挥摄像控制整个视频拍摄的节奏，追求节目制作效果。导播台是进入专（shao）业（qian）的开始，钻研钻研，服务效果也是立马提升。
推荐一款常见的切换台：索尼MCX-500
索尼MCX-500在国内发布时，设计了一键推流的功能，可以登录目睹平台，选择频道直接进行推流直播。
之所以有了指名道姓的推荐，一是因为这款小型切台来自大厂索尼，2017年发布后，被用户证实确实好用，不是性价比；同时，这款设备推出时考虑到了直播人的需求，内置直播推流功能，可以直接登录目睹直播账号，选择频道进行推流。

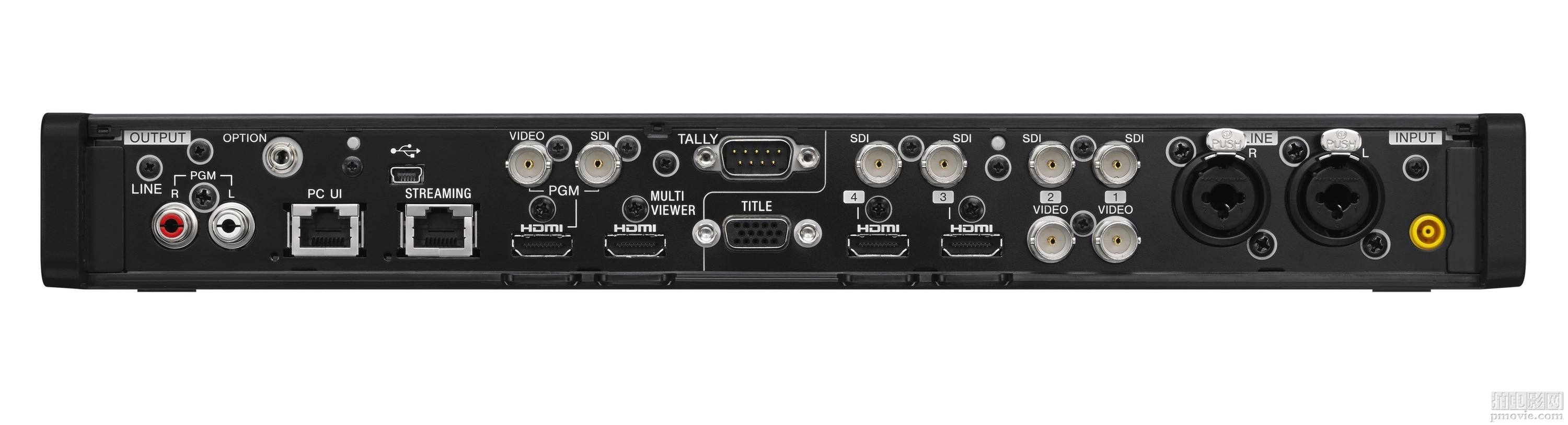

（这段抄的索尼官方）MCX-500拥有多种输入接口，包括3G-SDI、HDMI、复合视频信号以及下游键等九路输入，可实现4讯道的多机位节目制作。可以直接将PGM信号以高质量格式记录到SD卡里而不需要外接录像机、与SonyPXW-Z150,HXR-NX5R，PXW-FS5等便携式摄像机以及*遥控器RM-30BP连接时，可实现一键多机位时码同步记录、摄像机液晶屏Tally显示等实用功能。

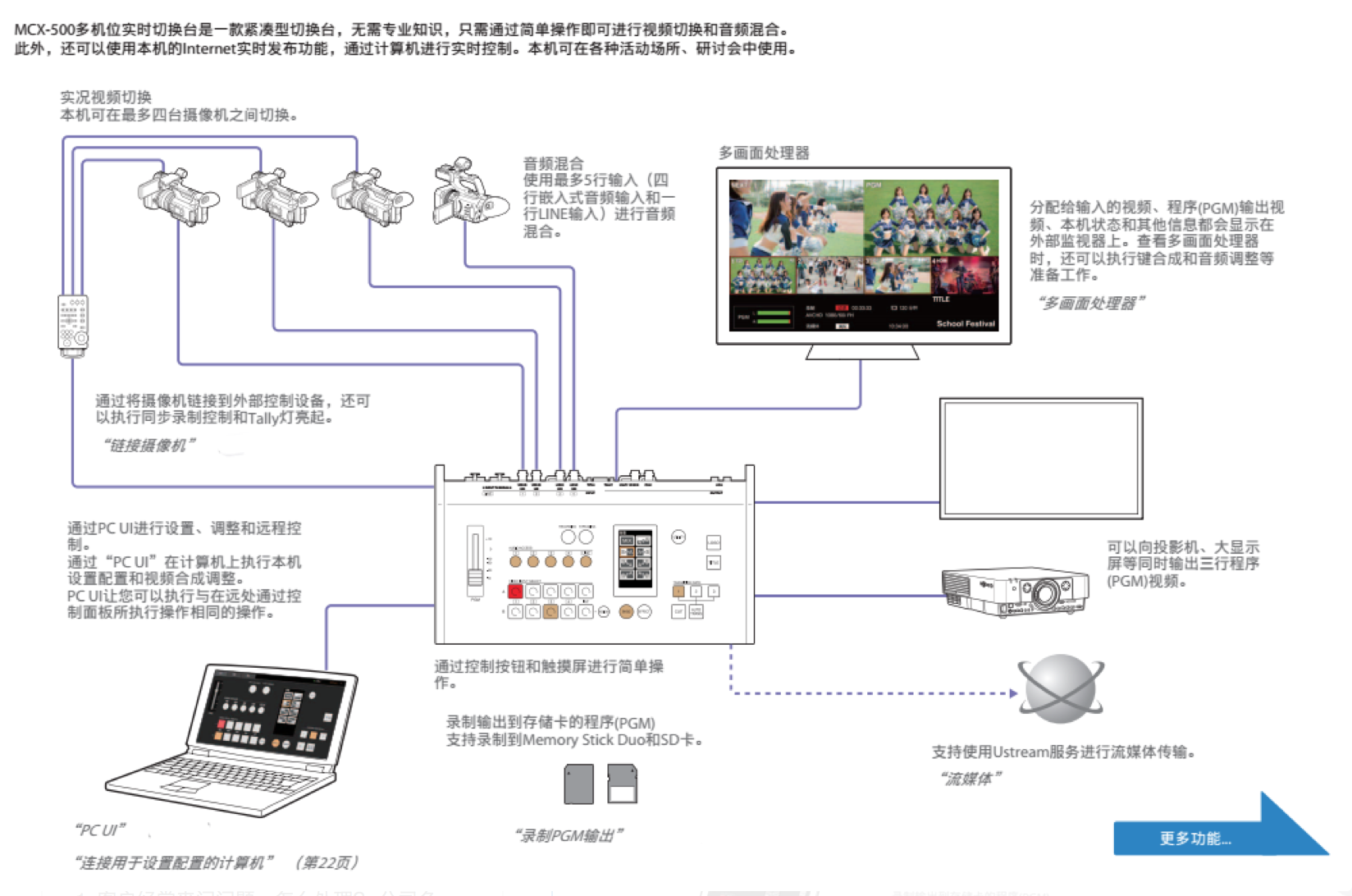

索尼MCX-500特性和功能
官方报价：17000元（就一个切台，需要配合显示器使用）
基于导播台的进阶版本，我认为那属于视频制作团队的领域，那是玩法千千万，场景万万千，实在是讲不好。索尼MCX-500的输入只有4路，说破天了也是适合四个机位以内的小型制作。

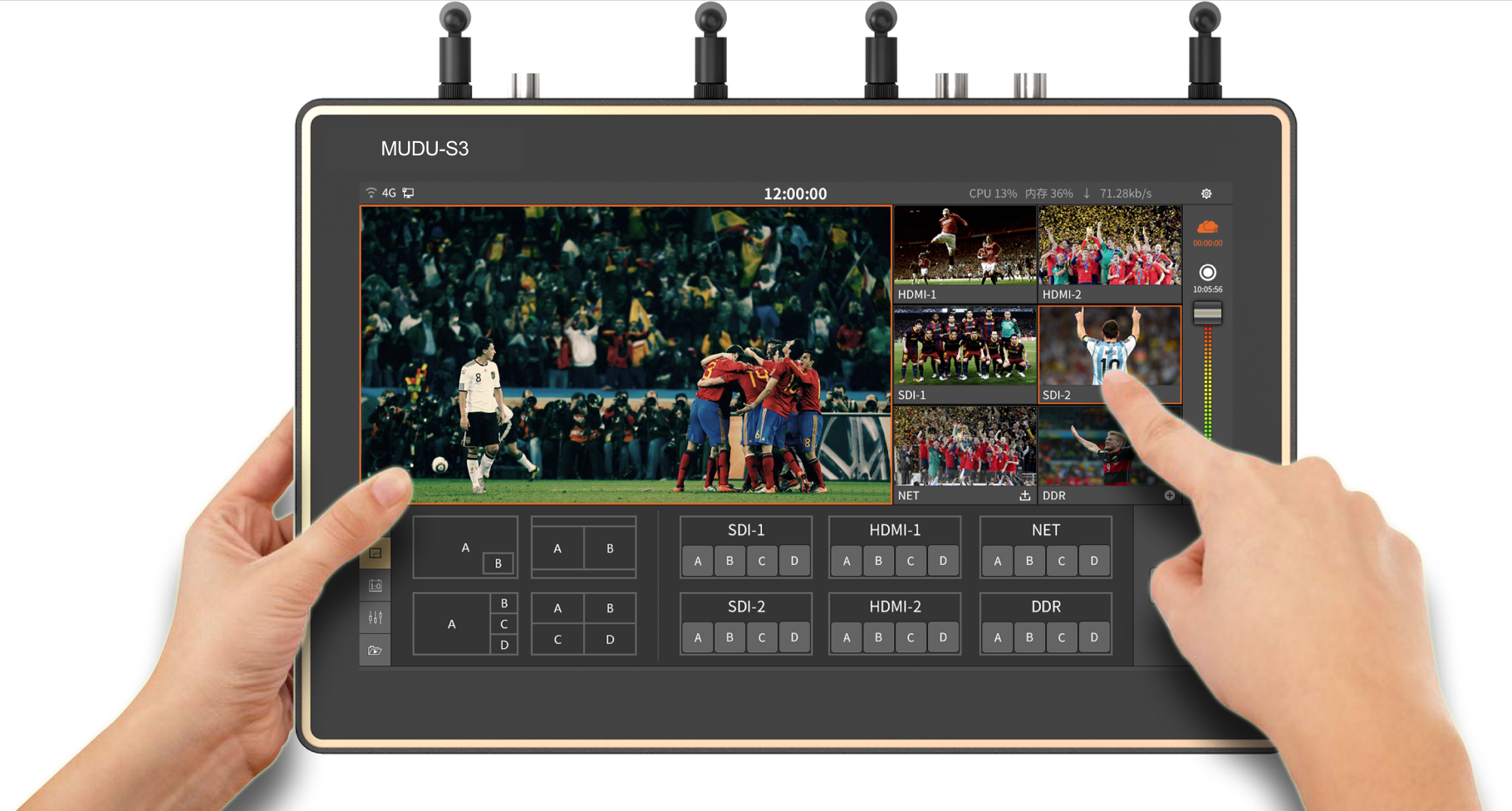

此时，再推荐一款触屏式切换台：目睹S3
目睹S3是纳加软件NScaster的目睹定制版，可以基本实现导播台的能力，以及一键推流直播的能力。作为一款切换台，同时又是一款平板，所有的切换操作都通过触屏的方式来实现。好处是操控简单，比如要调整一个logo的位置，用手指拖动到理想位置即可。生厂商纳加软件的软件技术十分成熟，业内口碑良好。但是，这款设备上市时间不久，价格也定在15800元，大有与索尼MCX-500一较高下的意思。虽说是从新的模式出发，究竟谁更能得到市场的认同？借助和直播平台目睹绑定的这款触控平板，还需要累积口碑。
官方报价：15800元，赠送目睹平台代金券1000元。
比选因素：
A. 接口：几路输入，一般是4路以上
B. 外观：上述推荐的都是小型机，导播台大的有书桌那么大
C. 显示屏：外接/触屏/显示屏一体机
D. 是否支持推流：上述两款都是内置了直播推流能力的，传统型导播台不支持
E. 是否支持字幕、CG外接接入
F. 内置场景：包括切换效果、画中画等
G. 供电：电源/电池，切换台一般是固定场景下使用，不是非得需要电池供电。还有更小型的便携式背包也支持切换功能，这类偏向于聚合网络，所以会有移动场景，需要考虑电池。
H. 是否支持抠像等专业导播功能
广电领域的切换台有很多，专业厂家是BMD、洋铭、纳加（软件），还有一些从4G聚合编码器出发的专业厂家，也在用自己的方式来分割视频切换能力的市场。具体选哪一款，要看谁更适合自己了。
4.1. 再进阶一点：
切换台毕竟是一个专业设备，我上面推荐的，属于入门级别。广播级的切台功能更强大，性能更稳定，入门门槛更高。我在给直播朋友推荐切台的时候，不管是索尼MXC-500，还是S3平板，纠结更多的，是输入的信号源太少了（这两款都是4路有线输入）。

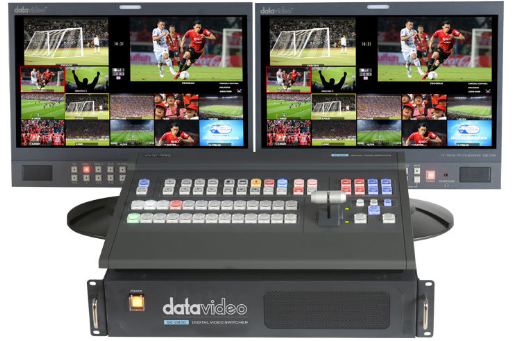

中级入门：洋铭SE-2850，8路/12路，售价约40000~50000元
多数情况下，通道多不见得能用得上，所以入门设备不见得一口吃撑。如果真到了迫不得已的情况，需要4路以上，建议从市场上租用。多数情况下，要同时匹配上4机位以上的拍摄人员，需要与外部团队协同。所以，除非有专业摄制团队的，非广电行业用户，不推荐追求信源路数。
4.2. 切换台一体机
切换台直播一体机无非是在切换台内置了直播能力，但是你要是第一次见到这类机器，必然还是会让你惊喜。就像你第一次买车。这不单意味着你入了一个有形资产，同时将改变你的行车赛道，你将进入专业领域。毕竟，这价格也够你买一辆汽车了。

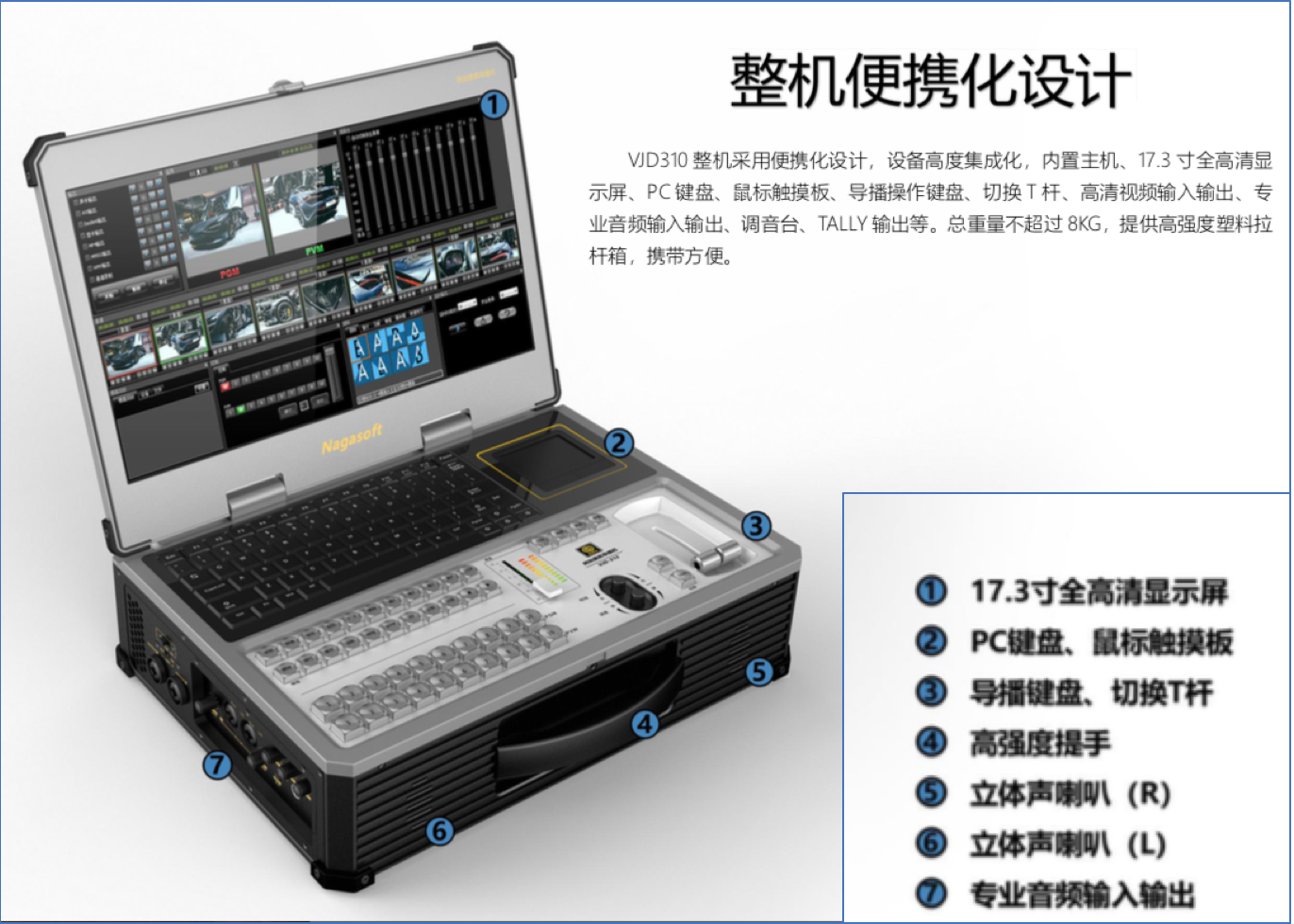

中级入门：纳加VJD310，10路信源输入，售价约58000~68000元
集合了采集、切换、录制、调音、播出、延时、字幕、网络直播、监看为一体，可以整合切换台、字幕机、调音台、虚拟演播室、录像机、直播编码器等工作。
4.3. 云导播台
- 装配指数：☆☆☆☆（软件，建议掌握）
云导播台是通过网络流的方式，在云端对多路视频信号进行切换输出。机制类似于实体导播台，并且可以介入多种样式的信源，做到快速、轻便的线上进行导播输出。
云导播台是将编码完成的视频流进行切换、再制作。因为是基于网页打开的，所以使用上满足了即开即用的特点，可以多人异地操作。在配置上基于UI操作，所见即所得。
目睹的云导播台 字幕条功能，支持鼠标拖拉，支持 智能语音实时字幕
云导播台的适用场景：
1. 跨地域的多场景切换；移动机位、马拉松等户外项目的导播制作；
2. 添加logo、人名条、字幕、比分等简单操作，以及需要多人操作的视频互动协同；
3. 两路以上信号的主备份切换；
4. 同时向多个第三方平台推流直播；
5. 拉流直播，在别人制作好的视频流上进行二次制作；
6. 延时直播：考虑播出安全性，设定延时时间，在故障发生时做紧急切换。
云导播台的问题：
1. 延时同步：rtmp的直播信号有网络延时，当到达服务器端时，不同编码设备，不同网络环境，都可能造成机位之间的不同步，造成镜头之间音画错位。
2. 本地视频导播，要求有多路摄像机，要求有多个编码器，从成本而言，不如配置一个硬件切换台。
5. 手机软件
- 装配指数：☆☆☆☆☆（基础必备，反正免费）
虽然手机摄像头做的越来越好了，但仍然没法满足视频直播的拍摄需求。手机拍摄视频用的是自动对焦，镜头前有人晃动就可能造成失焦。
可推荐的手机直播软件：目睹直播/禾苗Player
小技巧：
1. 禾苗编码棒
- 装配指数：☆☆☆（应急装备，反正不贵）

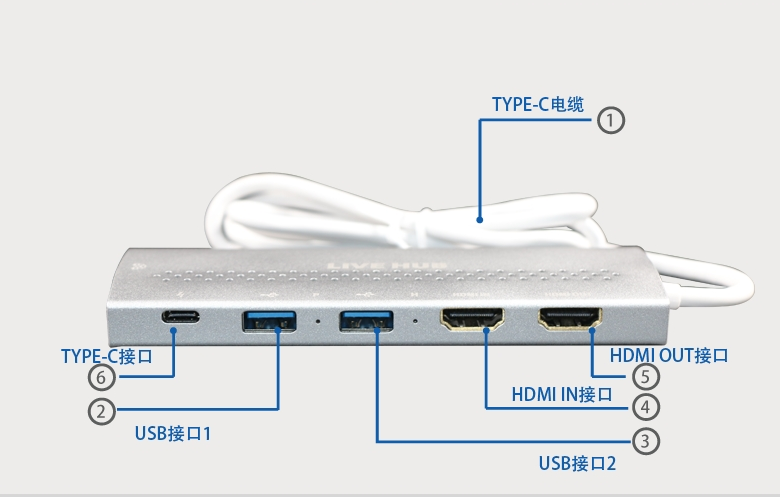

用禾苗编码棒连接摄像机（HDMI口），通过Type-c线连接手机，即可用手机软件进行推流。
禾苗编码棒：支持多路输入，配合一个外接数字键盘，可以进行切换。

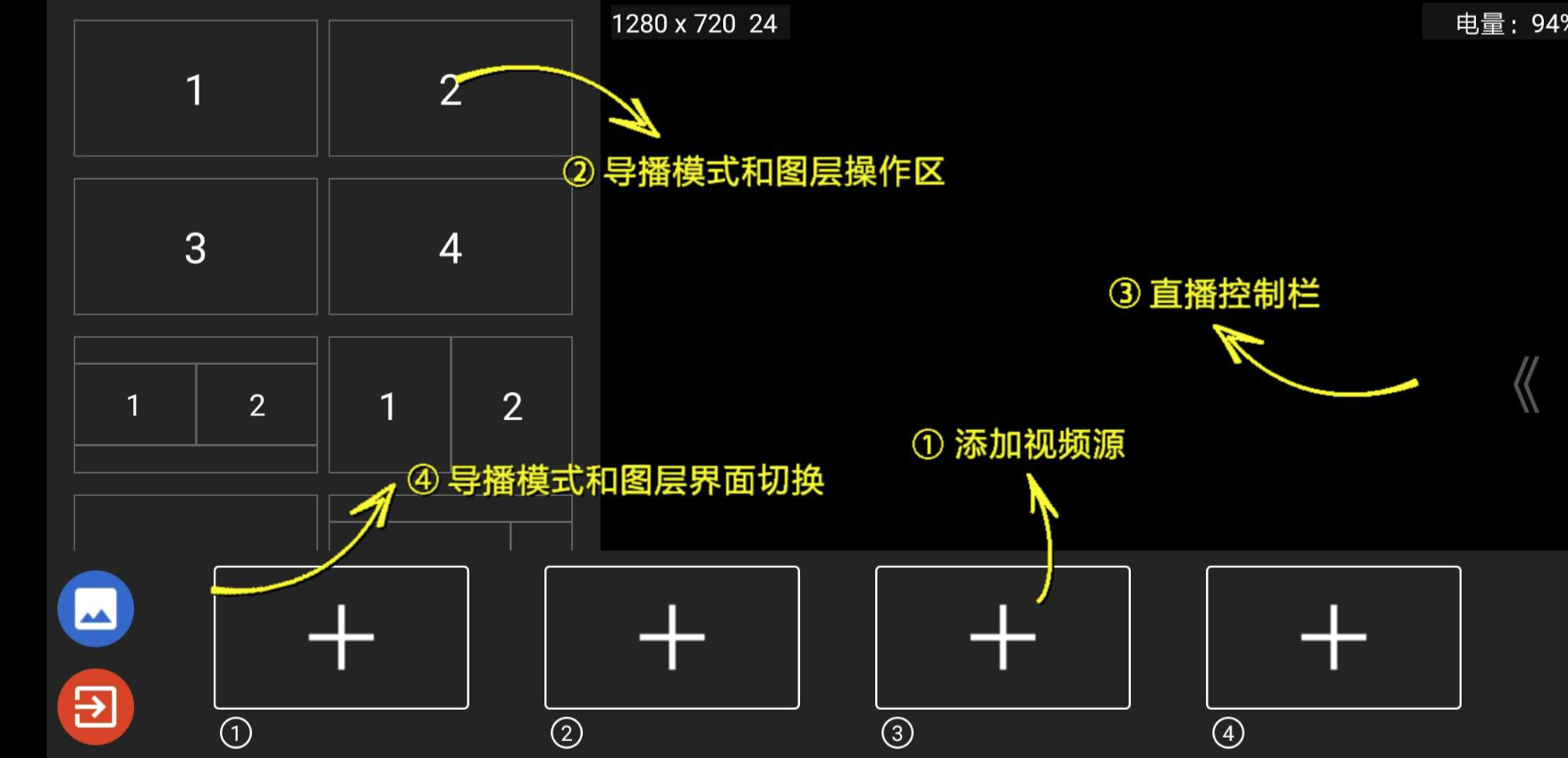

禾苗Player APP-导播界面
手机APP推流的风险点在于手机4G信号的不稳定性，在人多的地方，4G信号容易被占用，需要多次测试验证。
2. 手机支架+热靴+小蜜蜂（无线麦克风）
小型场景下，用手机匹配上小蜜蜂进行收音，可以达到音频优质的效果。
其实，手机拍摄直播的场景非常多，很多新闻记者就可以用手机拍摄新闻内容。这类直播可以单人完成操作，加上手持稳定器，可以实现很好的拍摄效果。
6. OBS/VMIX
装配指数：☆☆☆☆☆（基础必备，反正免费）
这两个PC软件是视频在线处理软件，不仅可以完成直播，还能进行视频的录制、合成，熟练这两个软件，可以解决许多场景的问题。比如充当导播、录制PPT+人像、两地连线的直播等等。
信源输入支持：本地USB（外置视频采集卡）、本地摄像头、桌面/窗口捕获、网络拉流、本地视频文件播放、上传图片，支持PC音频及外置音频的输入。相信对直播基础知识有了一定掌握的朋友，应该就了解电脑软件的能力边界了。
6.1. OBS
OBS的使用率最高的是游戏直播，采集方式支持桌面捕获，获取电脑摄像头。借助电脑采集卡，可以把摄像机的信号导入电脑，再由电脑进行推流。当然，建议操作可以用电脑的多个USB，接入一些USB接口的摄像头进行采集。

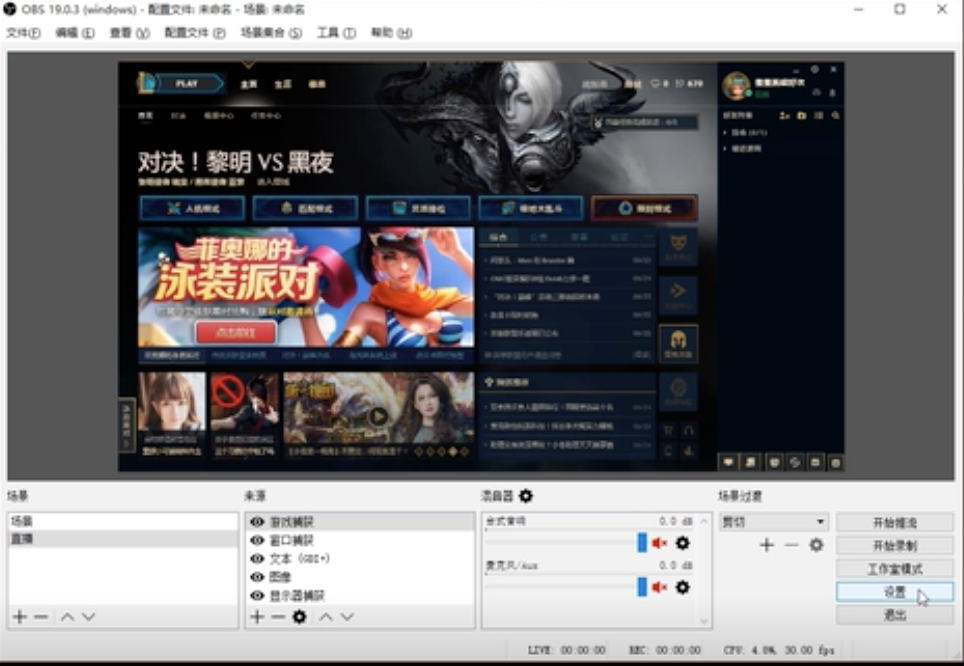

OBS界面：游戏直播
6.2. VMIX
VMIX是一款付费软件，但是在中国……你懂的。相对于OBS来说，VMIX的功能区更多，相比之下的能力范围也就越广。目前的VMIX仅Windows版本，是谷歌翻译汉化的，所以，从认知要熟悉，需要自己进行不断地尝试。个人认为，通过普通PC操控的软导播（含云导播），最强莫过于VMIX。

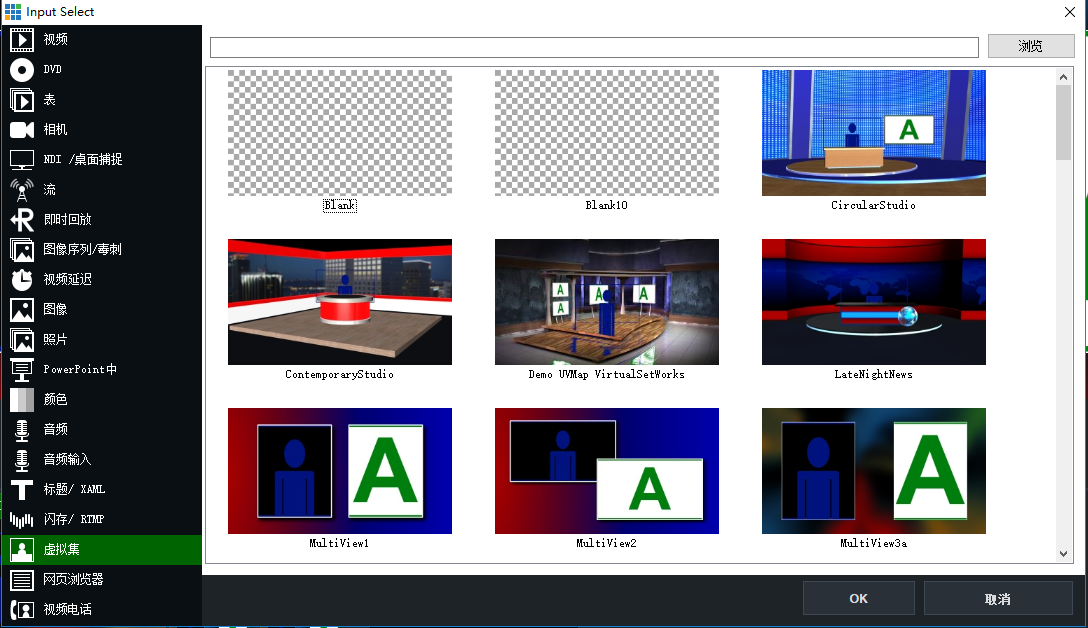

VMIX的输入源截图，非常丰富。特意截了一张包含了虚拟演播室的场景，有兴趣的朋友可以找块绿幕来试试。
VMIX还是一款分屏处理软件，可以在活动现场，做视频的分屏投屏。对于可能接受客户各种不同直播及现场需求的直播人来说，准备一台高配电脑，都给你搞定。篇幅有限，这里就不做软件的使用教程分享了。
很多资深的直播人，对这两款软件的青睐度特别高。主要在于软件的可扩展性，比如就边框操作来说，你可以针对一个视频进行等比例拉升，同时通过按住“shift”键进行任意比例拉升，按住“alt”键进行任意形状剪裁。扩展性高的软件优势就在于此，它会不为固定的场景设计，而是考虑各种功能定义的全面性，让使用者去开发创造。
6.3. 采集卡
装配指数：☆☆☆☆（基础必备）

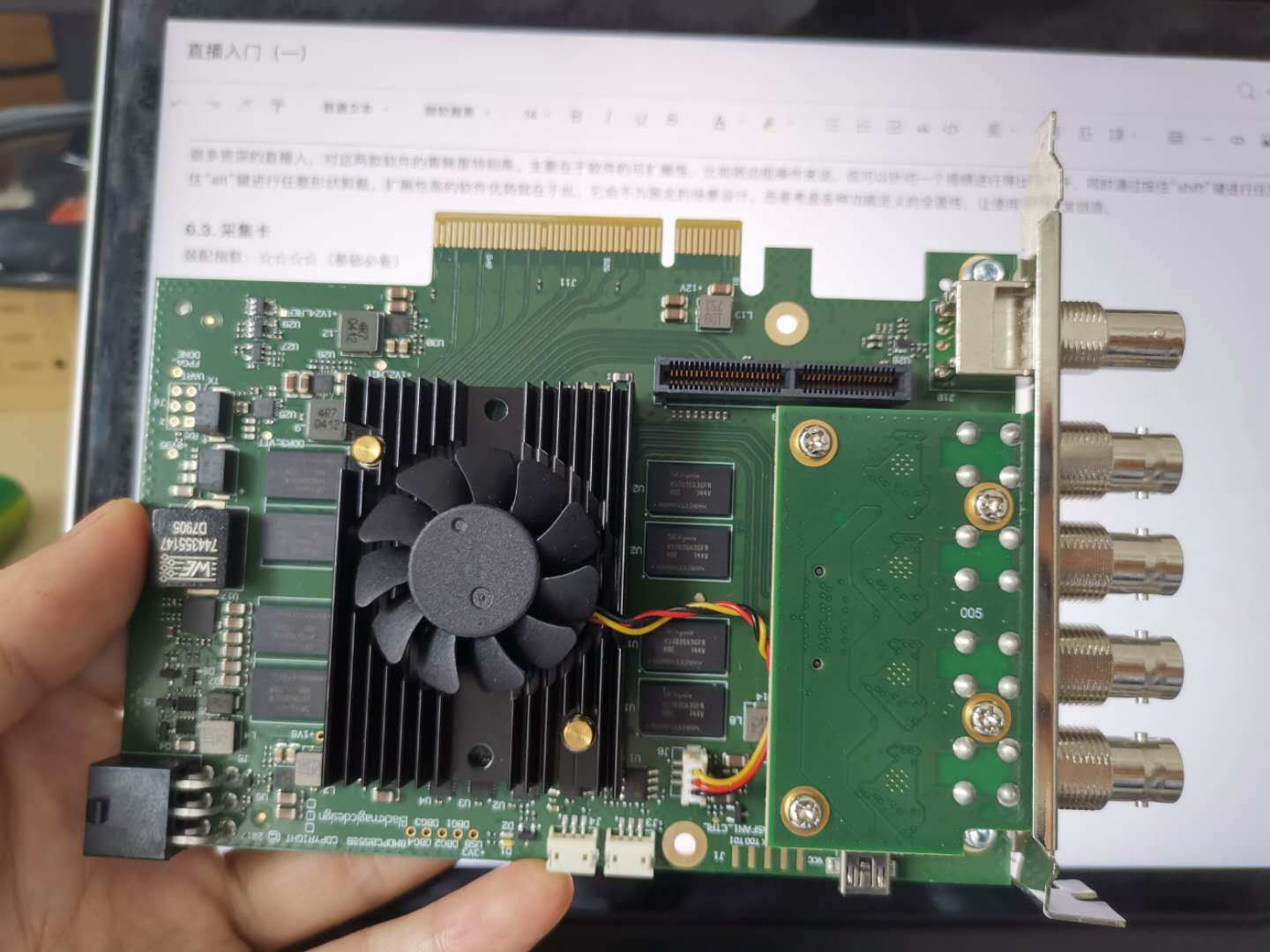

配置一台高配的PC电脑，在固定的场景中做场景丰富的直播，简直可以玩到天花乱坠。而让电脑可以接入谁信那估计的信号，需要的就是一张采集卡（上图采集卡来自BMD，支持4路SDI信号接入）。当然，外置采集卡的价格也不贵，建议入手一个作为备份。
比选因素：
A. 接口：HDMI/SDI/DVI
B. 外观：内置板卡/外置采集盒
C. 如果有朋友问起，摄像机的HDMI信号能否直接输入电脑，答案是不能；你需要一张采集卡。
外置采集卡：使用方便，性能稳定，价格也不贵。值得一提的是，专业领域的采集卡主要面向组装PC，一体机切换台的，对画面捕捉的清晰度、还原度要求较高。单路输入-输出的采集卡，市面上的已经足够好用了。
推荐价位：如上
推荐厂家：天创恒达

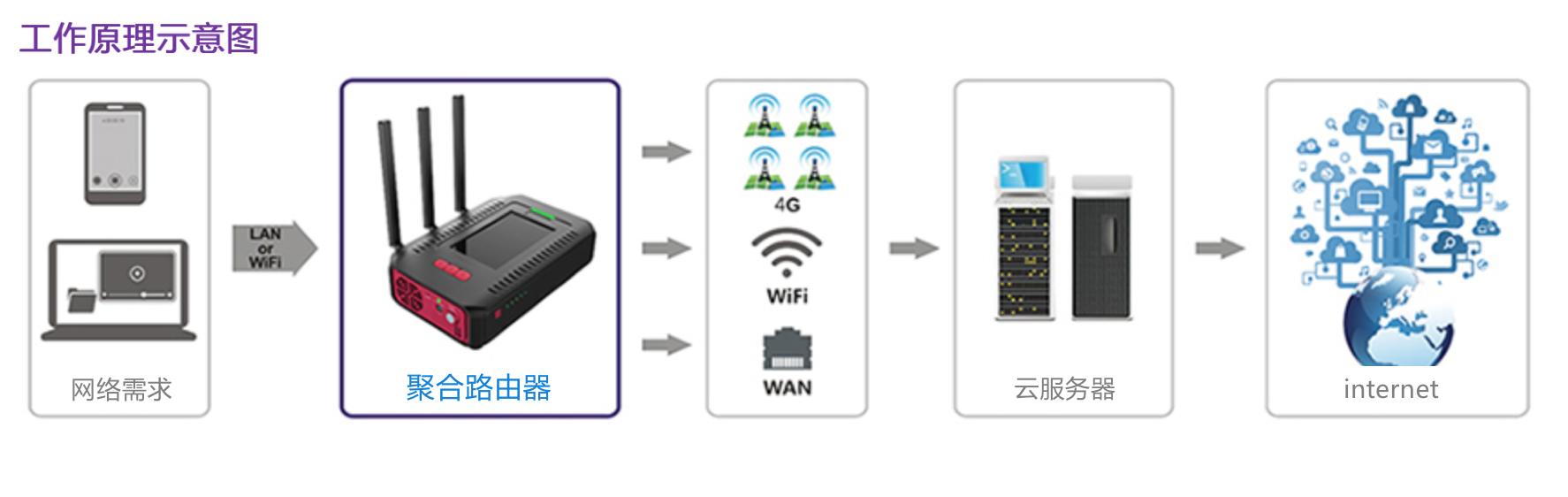

7. 聚合路由器
装配指数：☆☆☆☆（基础选配）
前一部分讲的主要是PC直播为主的工具，PC直播的好处是扩展性强，而带来的问题也是扩展性强，一机多用的结果是不够专业，或者对PC的配置、环境要求都很高。所谓使用环境，就包含了聚合路由器。
联想一下聚合编码器，同样作为优化传输网络的方式。未来，5G的覆盖将很大程度改善网络带宽的问题，借助一些基础的物理学知识普及一下，传播效率越高，就要意味着频率越高，同时意味着覆盖面的挑战会更大。同样的4G覆盖需要的基站密度，是无法满足5G的覆盖需求的。5G时代的网络覆盖，仍让是一个难以解决的问题。而聚合路由器，将通过多往聚合的方式，解决那些老问题。从2018年开始，就陆续有厂家推出过聚合路由器，包括YY、高视，LiveU、TVU，测试结果讲实话都可圈可点。
我个人使用过的设备中，LiveU600的数据网桥，peplink的pepware，效果都还不错，价格也挺高。TVU最近推出了三款聚合路由器，我们也还在结合测试。有进一步结论了，再和大家分享。
上述观点仅代表个人观点，旨在给新入坑的朋友做个指引。有不对的地方，欢迎大家指正。
